Penjelasan Sederhana PCI Express Dan Berbagai Tipenya

Penjelasan Sederhana PCI Express Dan Berbagai Tipenya

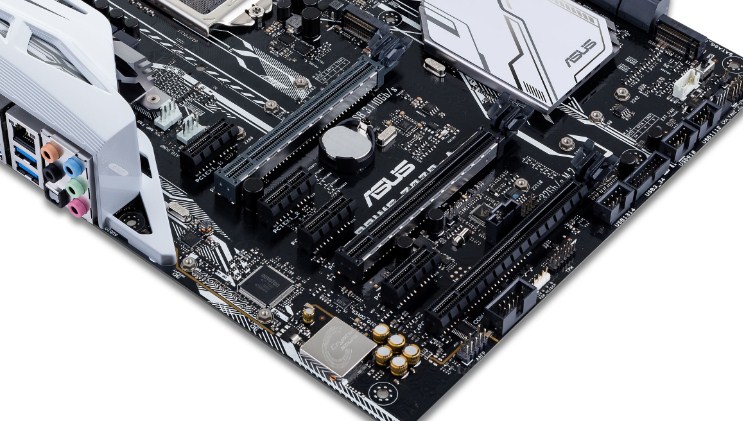

Sebuah motherboard biasanya memiliki semua komponen yang dibutuhkan perangkat hardware lainnya, termasuk untuk pilihan slot PCI Express. Kadangkala ketika kita perhatikan dalam sebuah spesifikasi motherboard, ada pilihans slot PCIe yang berbeda seperti PCIe x16, PCIe x1 dan sebagainya. Darisinilah timbul pertanyaan pada sebagian besar pengguna (atau mungkin tidak) mengenai hal tersebut. Pertanyaaan sederhanya, apa sih perbedaan dari mereka semua? ataukah pada dasarnya sama saja. Mari kita cari tahu lebih jelas dibawah ini.

PCI Express, secara teknis merupakan kepanjangan dari Peripheral Component Interconnect Express namun sering disingkat PCIe atau PCI-E. Ini merupakan tipe standar koneksi untuk perangkat internal di komputer. Umumnya, PCI Express mengacu pada slot ekspansi aktual pada motherboard yang menerima kartu ekspansi berbasis PCIe dan jenis kartu ekspansi itu sendiri (jadi bukan hanya GPU yang bisa anda pasang).

PCIe ini menggantikan slot AGP dan PCI, dimana keduanya menggantikan tipe koneksi tertua yang sering digunakan dan biasa disebut ISA.  Sementara komputer mungkin biasanya berisi campuran berbagai jenis slot ekspansi, PCI Express dianggap sebagai interface internal standar. Bahkan, banyak motherboard komputer saat ini diproduksi hanya dengan slot PCI Express saja.

Apa saja sih format PCI Express itu?

Anda pasti bertanya-tanya mengenai istilah PCIe x1, PCIe 3.0, PCIe x16 dan sebagainya. Apa artinya ‘x’? Bagaimana kita tahu apakah komputer mendukung yang mana? Jika Anda memiliki kartu PCI Express x1 tapi Anda hanya memiliki port PCI Express x16, apakah itu bekerja? Jika tidak, apa pilihan lain?

Seringkali semua hal tersebut terlintas dalam pikiran anda entah itu saat sedang berbelanja, dirumah, bermain game, termenung dan sebagainya. Namun, istilah dan berbagai pertanyaan kompleks tersebut bisa jelas terlihat dan cukup mudah diselesaikan ketika anda bisa memahami dua informasi penting tentang PCIe, yaitu bagian yang menggambarkan ukuran fisik, dan bagian yang menggambarkan versi teknologi. Mari kita jelaskan di bawah ini :

Ukuran PCIe: x16 vs x8 vs x4 vs x1

Seperti yang ditunjukkan sebelumnya, nomor setelah x biasanya menunjukkan ukuran fisik kartu PCIe atau slotnya, dimana x16 merupakan yang terbesar dan x1 adalah yang terkecil. Maksud dari ukuran tersebut biasanya mengacu pada jumlah pin, diantaranya :

  • PCI Express x1: 18 pin (25 mm)
  • PCI Express x4: 32 pin (39 mm)
  • PCI Express x8: 49 pin (56 mm)
  • PCI Express x16: 82 pin (89 mm)

Tidak peduli ukuran slot atau kartu PCIe apa, takik utamanya (key notch), ruang kecil di kartu atau slot itu, selalu ada jumlah 11 pin pada bagian pertama. Dengan kata lain, ini adalah panjang Pin yang terus bertambah saat anda berpindah dari PCIe x1. ke PCIe x16. Hal ini memungkinkan beberapa fleksibilitas untuk menggunakan satu kartu dengan slot yang lain. Secara umum, kartu PCI Express atau slot yang lebih besar biasanya mendukung kinerja yang lebih baik, dengan asumsi dua kartu atau slot yang anda bandingkan mendukung versi PCIe yang sama.




Versi PCIe: 3.0 vs 2.0 vs 1.0

Setiap nomor setelah PCIe yang Anda temukan pada produk atau motherboard juga biasanya menunjukkan nomor versi terbaru dari spesifikasi PCI Express yang didukung. Begini caranya melihat versi PCI Express jika dibandingkan dengan performa kecepatan yang didukungnya :

  • PCI Express 1.0: 2 Gbit / s per lajur (32 Gbit / s pada slot x16)
  • PCI Express 2.0: 4 Gbit / s per lajur (64 Gbit / s pada slot x16)
  • PCI Express 3.0: 7.877 Gbit / s per lajur (126,032 Gbit / s pada slot x16)

Semua versi PCI Express kompatibel baik itu pada bagian belakang atau depan, yang berarti tidak peduli versi apa kartu PCIe atau motherboard Anda dukung, mereka biasanya bisa bekerja sama, setidaknya pada tingkat minimum. Seperti yang Anda lihat, update utama pada standar PCIe secara drastis meningkatkan bandwidth yang tersedia setiap saat, dan ini akan meningkatkan potensi dari apa yang dapat dilakukan oleh perangkat keras yang terhubung. Perbaikan versi juga biasanya memperbaiki bug, menambahkan fitur, dan meningkatkan manajemen daya, namun peningkatan bandwidth merupakan perubahan yang terpenting yang dan perlu anda perhatikan dari versi ke versi.

Maksimalkan Kompatibilitas PCIe

Satu hal yang penting untuk diketahui, bagaimanapun juga adalah bahwa untuk mendapatkan peningkatan bandwidth (yang biasanya setara dengan kinerja terbaik), maka pilihan terbaik biasanya pada versi PCIe tertinggi yang didukung motherboard anda dan memilih ukuran PCIe terbesar yang sesuai.

Misalnya, kartu video PCIe 3.0 x16 akan memberi anda kinerja terbaik, itupun jika motherboard Anda anda juga sudah  mendukung PCIe 3.0 dan memiliki slot PCIe x16 gratis. Jika motherboard Anda hanya mendukung slot PCIe 2.0, kartu grafis yang sebenarnya mendukung PCIe 3.0 akan menyesuaikan kecepatan yang didukung 2.0 (misalnya, 64 Gbit / s di slot x16).

Maka dari itu, jika anda berencana untuk memilik motherboard, tentu saja pilihan motherboard yang baik biasanya yang sudah mendukung PCIe versi terbaru (walaupun hampir semua mobo terbaru kini mendukungnya). Apalagi hari ini anda sudah bisa melihat slot PCIe versu 4.0 yang jauh lebih cepat dibandingkan dengan sebelumnya, walaupun masih belum umum tersedia.
