Arti Warna Colokan Audio Motherboard: Jangan Sampai Salah Colok!

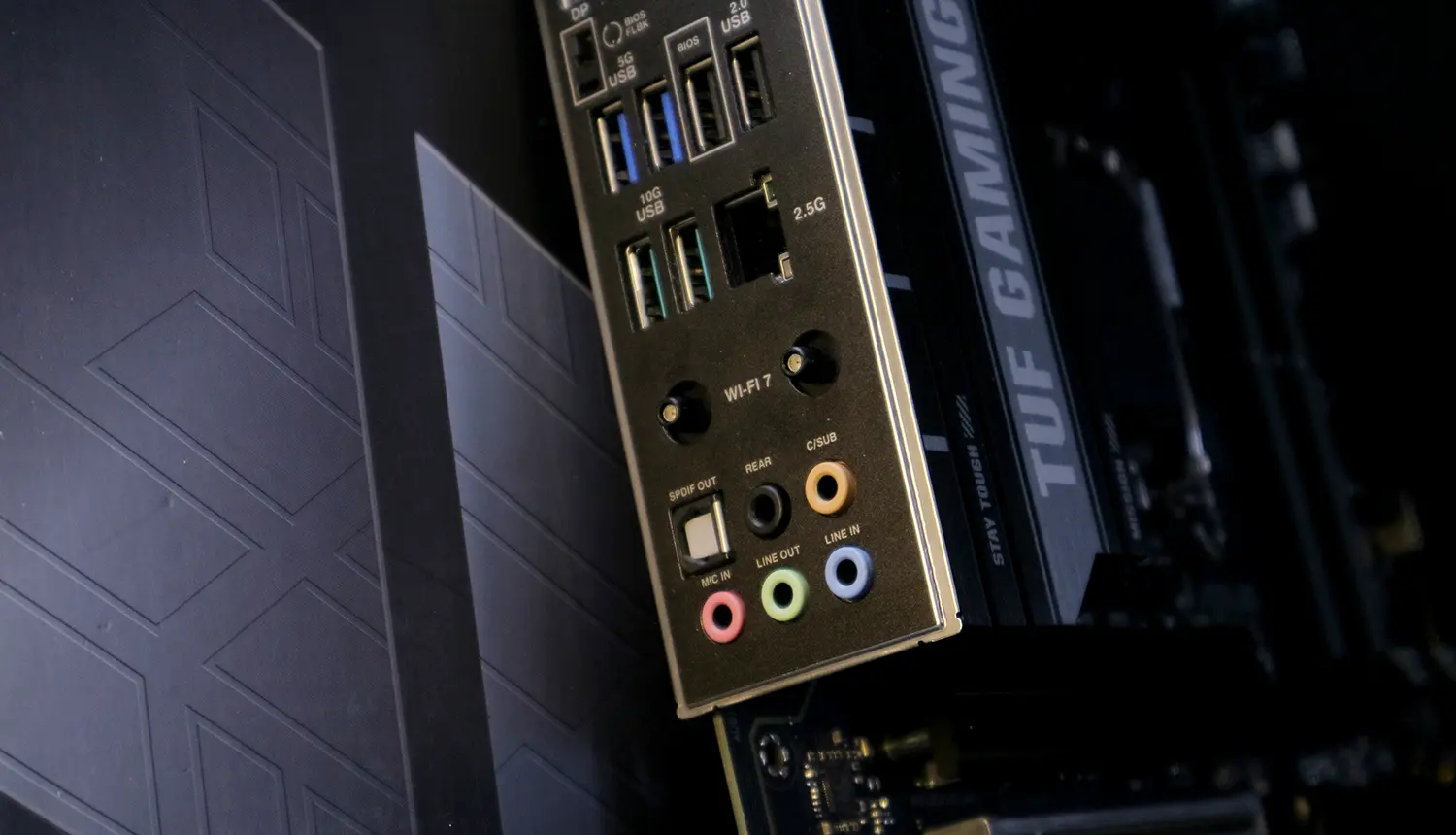

Kalau kalian perhatikan bagian belakang casing PC (I/O Shield motherboard), sering kali terlihat jajaran colokan jack 3.5mm dengan 3 sampai 6 warna yang berbeda. Banyak pengguna biasanya cuma tahu warna hijau untuk headphone dan pink untuk mic, sementara warna lainnya dibiarkan menganggur tanpa tahu fungsinya.
Warna-warni pada panel audio belakang ini sebenarnya mengikuti standar internasional CEA-863-A. Tujuannya supaya pengguna tidak bingung saat hendak menyambungkan sistem speaker multi-kanal (Surround Sound) seperti 5.1 atau 7.1.
Baca juga: Trik Batasi FPS Di GPU NVIDIA & AMD: Adem, Hemat Daya & Tanpa Ribet
Penjelasan Detail Fungsi Masing-Masing Warna
Biasanya, di motherboard entry level, colokan audio yang ditawarkan hanya ada tiga, dengan varian warna yang berbeda dan membagi jalur audio menjadi dua bagian sederhana, diantaranya:
1. Hijau Lime (Line Out Utama)
Ini adalah colokan paling krusial. Port ini berfungsi mengirimkan sinyal stereo analog utama (saluran kiri dan kanan). pengguna wajib mencolokkan headphone, earphone, atau speaker aktif 2.0 / 2.1 standar ke port hijau ini agar suara dari PC bisa terdengar.
2. Pink / Merah Muda (Microphone Input)
Port ini khusus menerima sinyal input analog dari mikrofon luar. Kalau kalian pakai headset gaming yang kabelnya terpisah antara audio dan mic (dual plug), colokan khusus mic yang berwarna pink ditaruh di sini.
3. Biru Muda (Line In)
Berbeda dengan colokan mic (pink) yang diperuntukkan bagi suara vokal berminim arus, Line In dipakai untuk menerima input sinyal audio yang sudah dikuatkan (line-level) dari perangkat luar. Contohnya kalau mau merekam suara dari gitar listrik (lewat preamp), keyboard instrumen, pemutar CD, atau HP ke dalam PC tanpa lewat mikrofon.
Warna Khusus Sistem Speaker Surround (5.1 & 7.1)
Namun pada motherboard kelas menengah hingga high-end (B-series atau Z/X-series), ada tambahan 3 port lagi untuk mendukung bioskop rumah (home theater):
- Oranye: Mengirimkan sinyal khusus ke Subwoofer (pemroses suara dentuman bass) dan speaker Center (biasanya dipasang di bawah monitor untuk memperjelas vokal dialog).
- Hitam: Mengirimkan sinyal audio ke dua speaker yang ditaruh di belakang posisi duduk (Rear Surround Speakers).
- Abu-abu: Khusus sistem 7.1 kanal, port ini bertugas memberi sinyal ke dua speaker tambahan yang ditaruh persis di samping kiri dan kanan telinga (Side Surround Speakers).
Apakah suaranya bakal lebih baik?
Jawaban singkatnya: BUKAN jadi lebih “jernih” atau “bagus” secara kualitas suara dasar, melainkan jadi lebih “MEWAH” dari segi Arah dan Efek Ruang (Spatial Audio/Surround).
Kalau pakai kabel hijau biasa (Stereo 2.0/2.1), suara yang keluar cuma dari Kiri dan Kanan. Tapi kalau ketiga colokan ini dipakai bersamaan dengan setup speaker home theater (5.1 atau 7.1), PC akan memisah-misahkan jalur suara secara fisik ke posisi speaker yang beda-beda.
Ringkasan Buat Yang Masih Bingung
- Kalau cuma pakai Headphone biasa / Speaker 2.0 biasa: Colokan Oranye, Hitam, dan Abu-abu ini TIDAK BIKIN SUARA LEBIH BAGUS (malah tidak akan ada fungsinya kalau dicolok asal-asalan).
- Fungsi Aslinya: Tiga colokan ini wajib dipakai kalau punya sistem speaker banyak (Home Theater 5.1 / 7.1) yang punya banyak kabel terpisah, supaya PC bisa membagi suara ke masing-masing posisi speaker dengan akurat.
Beberapa motherboard modern yang memakai driver audio pintar (seperti Realtek HD Audio Manager atau DTS/Nahimic) sudah dilengkapi fitur bernama Jack Retasking.
Artinya, saat kalian mencolokkan kabel ke port mana saja di belakang PC, bakal muncul pop-up di layar Windows yang menanyakan: “Perangkat apa yang baru saja kamu colokkan?”. Lewat fitur ini, pengguna sebenarnya bisa mengubah fungsi port biru atau pink menjadi port keluaran speaker biasa jika diperlukan.
