Kiamat Hukum Moore: Chip Komputer Kini Pindah ke “Gedung Pencakar Langit”?

Selama hampir enam dekade, industri semikonduktor global dimanjakan oleh Hukum Moore. Formula sakti ini mendikte bahwa performa komputer akan melompat dua kali lipat setiap dua tahun berkat pengecilan ukuran transistor yang dijejal di atas bidang silikon datar. Namun hari ini, strategi “mempersempit ruang” itu telah menabrak dinding tebal bernama batas fisik dan hukum mekanika kuantum. Transistor tidak bisa lagi diperkecil tanpa merusak sifat intrinsik silikon itu sendiri.

Di tengah keputusasaan industri, sekelompok peneliti dari Universitas Illinois (Grainger College of Engineering) yang dipimpin oleh Profesor Qing Cao membawa cara pandang baru. Jika lahan datar sudah habis, mengapa kita tidak membangun ke atas? Mereka resmi memperkenalkan sirkuit silikon monolitik 3D yang ditumpuk vertikal langsung di atas satu chip tunggal.

Baca juga: NVIDIA Bersiap Luncurkan Prosesor N1X di Computex 2026: Penantang Apple M5 Pro

Table of Contents

Monolitik 3D Integration

Ide chip tiga dimensi sebenarnya bukan barang baru. Pasar saat ini sudah mengenal teknologi High-Bandwidth Memory (HBM) atau fitur 3D V-Cache andalan AMD. Namun, teknologi yang ada sekarang ibarat menyatukan beberapa bangunan instan menggunakan baut besar—piringan wafer atau die terpisah direkatkan satu sama lain menggunakan bor lubang (through-silicon vias). Kelemahannya? Presisi penyelarasan antar-lapisan sangat terbatas.

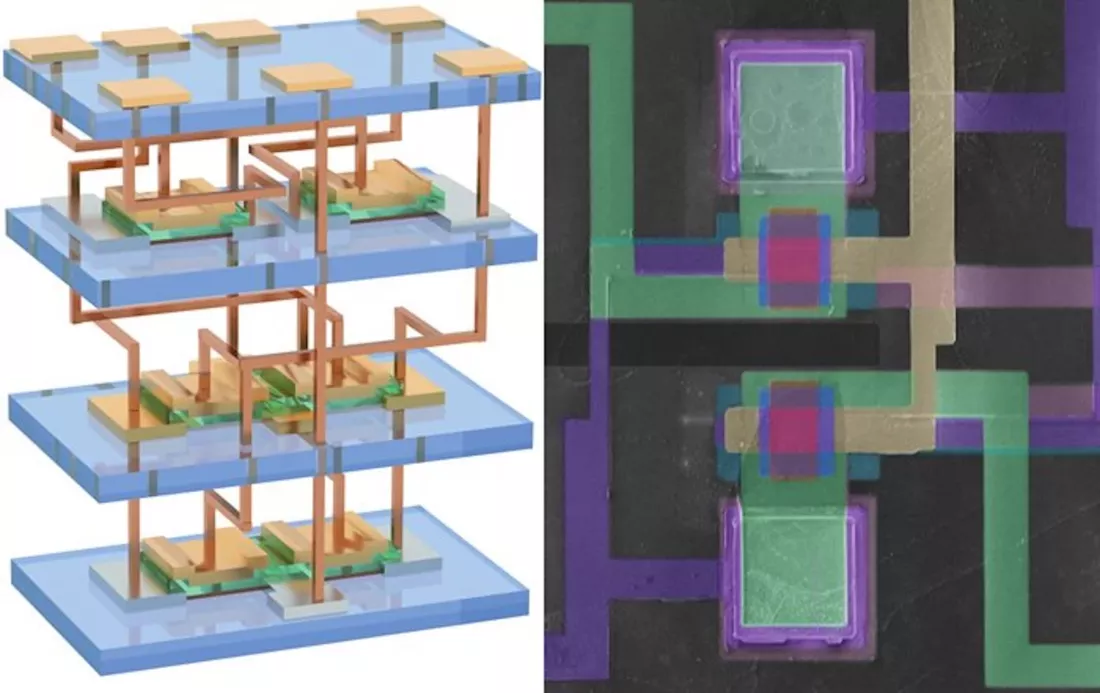

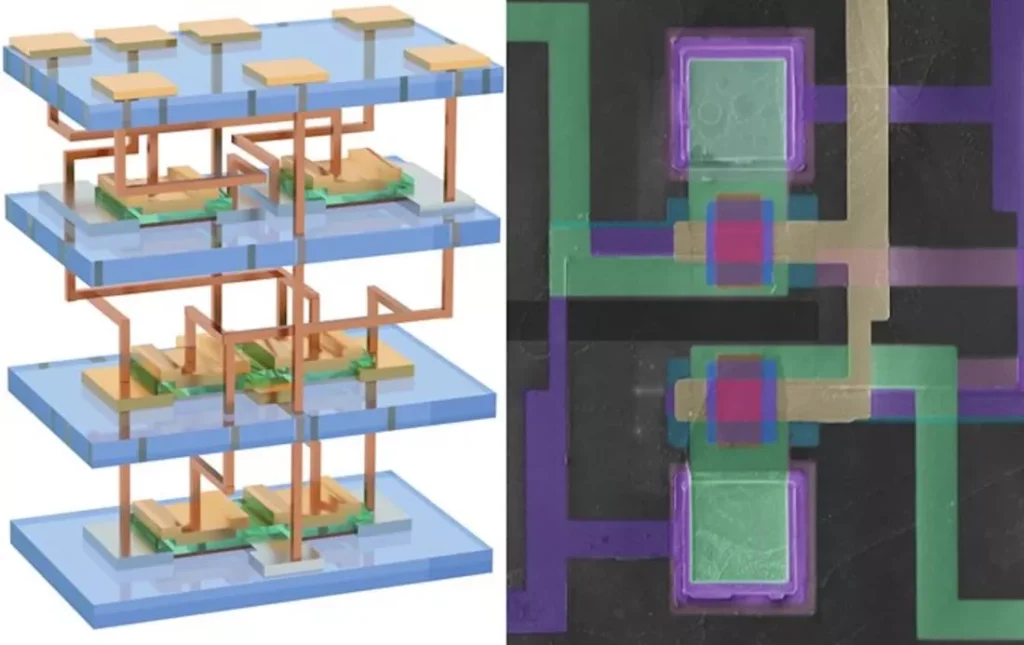

Konsep Monolitik 3D Integration yang digagas Profesor Cao melangkah jauh lebih ekstrem. Setiap lapisan sirkuit baru dibangun dan ditumbuhkan langsung di atas sirkuit yang sudah ada. Hasilnya adalah koneksi vertikal yang jauh lebih rapat, presisi tinggi, dan jalur interkoneksi super pendek. Efek dominonya, bandwidth atau kecepatan transfer data antar-blok komponen melonjak drastis karena jarak fisiknya yang kini super dekat.

Menjinakkan “Thermal Budget”

Alasan mengapa industri belum menerapkan cara ini sejak dulu adalah masalah panas ekstrem. Proses manufaktur silikon konvensional membutuhkan temperatur gila-gilaan hingga 1.000 derajat Celsius. Masalahnya, jika lapisan pertama sudah matang dan dilapisi logam sirkuit, ia akan meleleh atau rusak jika dihantam kembali oleh suhu di atas 400 derajat Celsius saat merakit lapisan kedua.

Banyak peneliti global menyerah dan mencoba mengganti material lapisan atas dengan bahan alternatif di luar silikon, namun performa kecepatannya justru jeblok dan tidak stabil.

Cara Cerdas Tim Universitas Illinois Mengakali Batas Suhu:

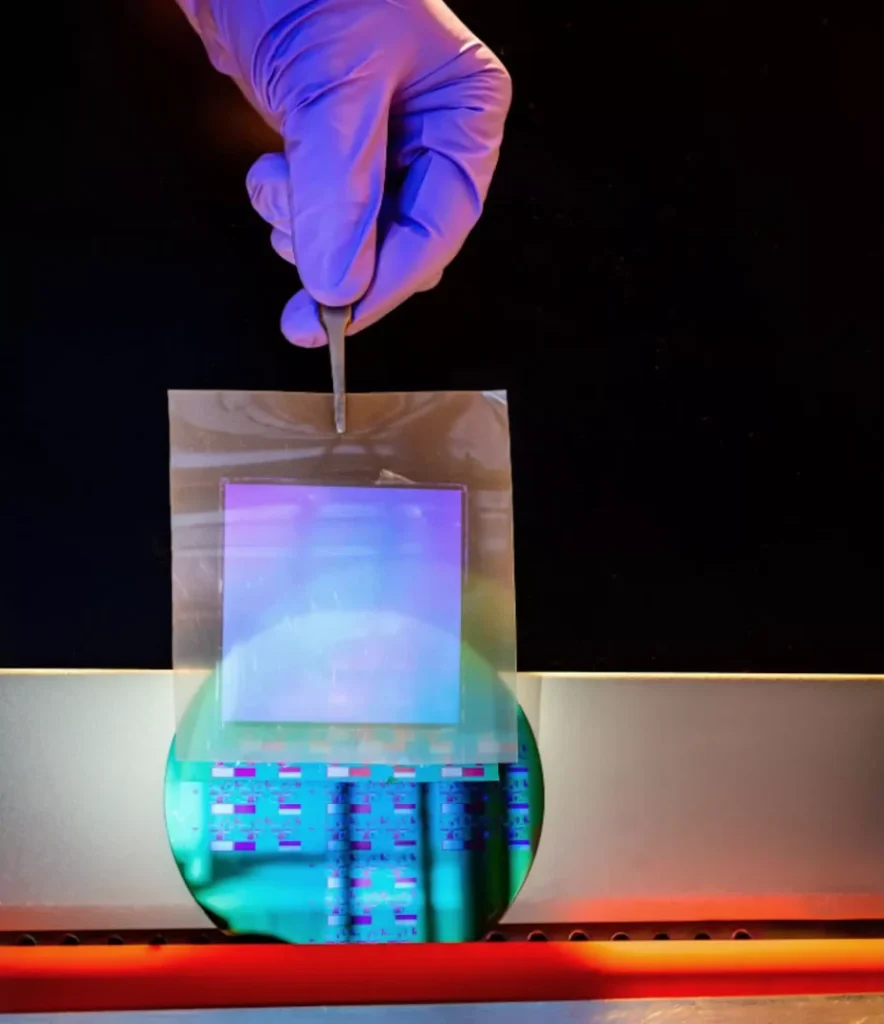

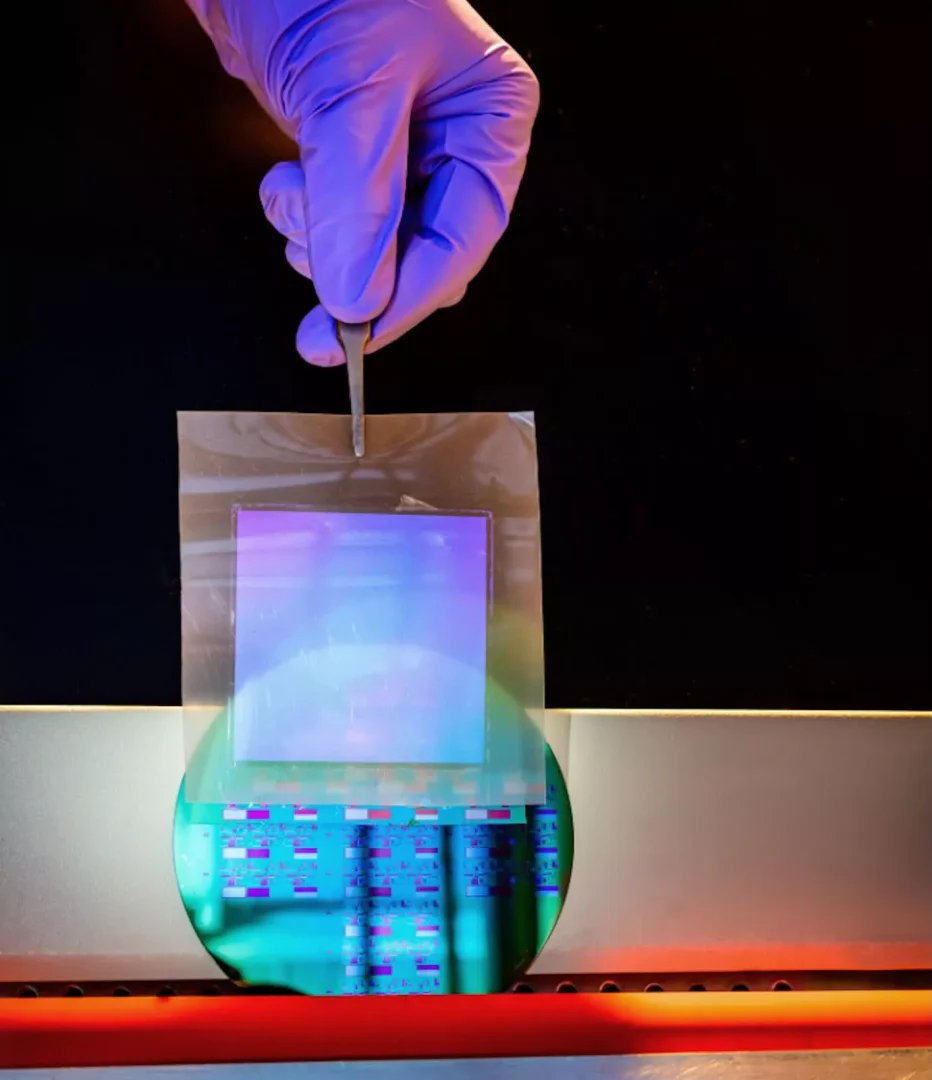

Silikon Nanomembran Fleksibel: Tim Profesor Cao tetap memakai kristal silikon tunggal konvensional, namun mereka mengelupasnya menjadi lembaran ultra-tipis (nanomembrane) dengan ketebalan hanya 10 nanometer (bandingkan dengan wafer biasa yang tebalnya 500 hingga 700 mikrometer).

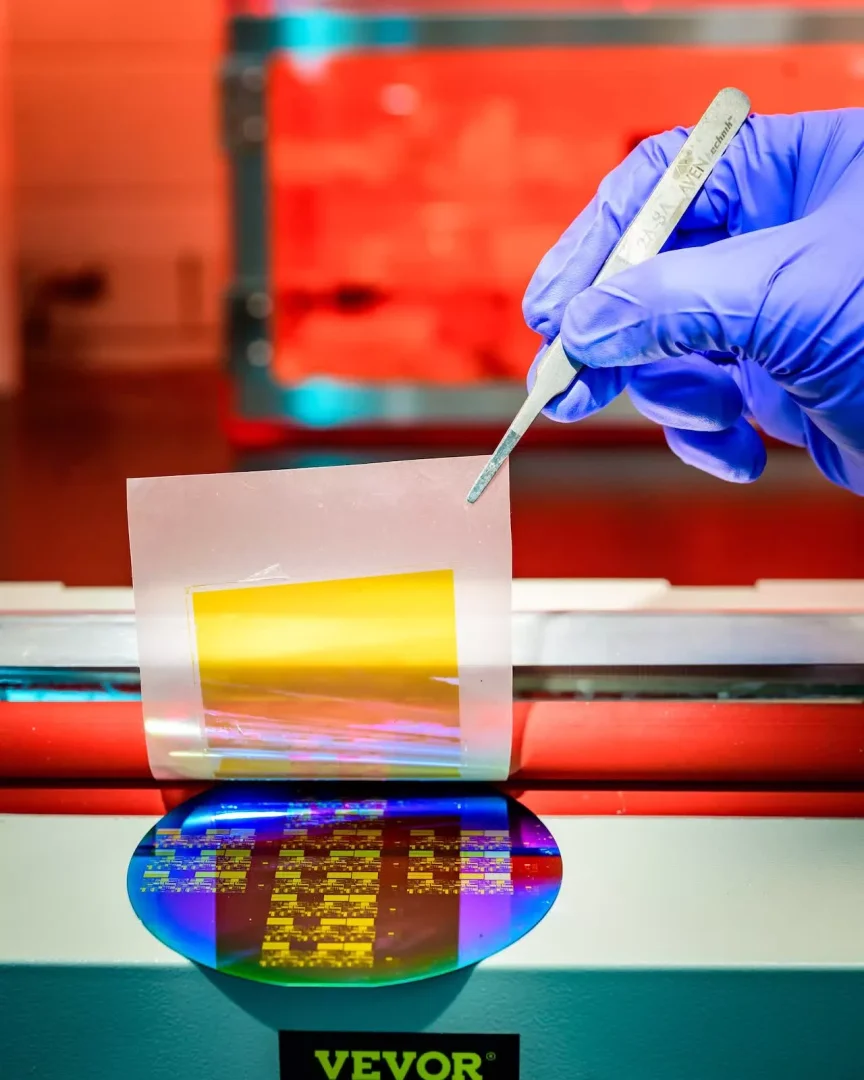

Laminasi Suhu Rendah: Berkat ukurannya yang super tipis, silikon ini menjadi fleksibel dan bisa ditempelkan mulus mengikuti kontur lapisan bawahnya menggunakan mesin roll laminator pada suhu di bawah 200 derajat Celsius! Angka ini jauh di bawah batas toleransi kerusakan industri.
Transistor Tanpa Sambungan (Junctionless): Untuk menghindari proses pemanasan ulang saat penyuntikan partikel kimia (doping), silikon sudah diberi muatan secara padat dan merata sejak awal sebelum ditumpuk.

Eksperimen Laboratorium

Dalam uji cobanya, tim ini sukses menumpuk tiga lapisan sirkuit yang masing-masing menampung 625 transistor. Hasilnya mengejutkan: kerapatan arus output yang dihasilkan setara dengan transistor silikon mahal yang dimasak pada suhu tinggi, serta sukses menekuk performa chip bermaterial alternatif hingga 3 sampai 4 kali lipat.

Profesor Cao mengibaratkan efisiensi ini pada komponen Static Random-Access Memory (SRAM) yang krusial di setiap CPU dan GPU. Jika hari ini satu bit informasi membutuhkan enam transistor yang berjejer memenuhi lahan datar bak perumahan ruko yang meluas, teknologi vertikal ini mendistribusikannya ke atas seperti gedung apartemen pencakar langit. Fungsinya sama, tetapi menghemat ruang dan membuat komunikasi data antar-lantai jauh lebih instan.

Kritik terbesar pada penemuan laboratorium biasanya adalah tingkat kegagalan produksi yang tinggi saat dibawa ke pabrik asli. Namun, proyek ini melaporkan angka keberhasilan (yield rate) yang luar biasa di kisaran 98% hingga 100%.

Proyek ini sendiri disokong oleh Center for Advanced Semiconductor Chips with Accelerated Performance, yang di dalamnya berdiri raksasa industri seperti Intel, IBM, dan TSMC. Saat ini, tim peneliti tengah bersiap memindahkan teknologi ini dari meja laboratorium menuju mesin cetak komersial (industrial foundry). Jika transisi ini mulus, dalam beberapa tahun ke depan kita akan melihat era baru di mana performa PC melompat bukan karena cipnya semakin kecil, melainkan karena arsitekturnya yang semakin menjulang tinggi.
