Penjelasan Konektor Kabel Yang Hadir Di PSU
Punya PSU hebat terkadang dirasa masih kurang jika kalian belum mengetahui secara pasti pemahaman tentang konektor kabel yang melekat bersama perangkat yang satu ini. Jadi, mari kita bahas sedikit lebih dalam tentang hal tersebut.
Penasaran? Simak selengkapnya dibawah ini.
Baca juga : Hal Yang Perlu Kalian Ketahui : Soket AMD AM4 vs AM5
Table of Contents
Konektor Utama Di PSU
Secara umum, konektor kabel yang hadir di PSU itu biasanya terbagi menjadi :
- Konektor Motherboard atau 20+4 Pin ATX
- Konektor CPU 4-pin atau ATX 12V
- Konektor CPU 8-pin atau EPS 12V
- Konektor daya PCI-e 6-pin atau PCI-e 8-pin
- Konektor daya SATA
- Konektor Peripheral
- Konektor daya Floppy Drive
20 + 4 Pin ATX atau Konektor Motherboard
Kabel konektor motherboard yang biasa juga disebut sebagai 20+4 Pin ATX merupakan kabel utama yang bisa ditemukan secara umum di semua unit Power supply di pasaran. Kabel ini akan tersambung melalui 24-pin ke soket motherboard agar sistem bisa menyala secara normal.
Motherboard modern hari ini membutuhkan 20+4 Pin ATX dan disebut sebagai motherboard ATX12V 2.x. Sedangkan versi lama ATX12V 1.x masih membutuhkan 20-pin.
ATX 12V atau Konektor CPU 4-pin
Ini adalah konektor 4-pin yang memasok arus listrik ke CPU dan wajib untuk dihubungkan ke motherboard jika motherboard tidak menggunakan konektor EPS12V. Konektor 4-pin ATX12V biasanya hadir untuk motherboard anggaran dengan pilihan CPU yang mungkin enggak haus daya.
EPS 12V atau Konektor CPU 8-pin
Sama halnya konektor CPU 4-pin, hanya saja memiliki dua kali lipat pin dan dapat memberikan lebih banyak daya ke prosesor. Biasanya hadir untuk pilihan motherboard kelas menengah maupun kelas high-end dan lebih ideal untuk prosesor yang butuh daya lebih besar.
Konektor ini tidak tersedia di semua PSU dan juga tidak tersedia di semua motherboard. Beberapa Unit Catu Daya dilengkapi dengan sepasang konektor 4-pin ATX12V untuk digunakan sebagai konektor 8-pin EPS12V untuk berjaga-jaga, tetapi selalu disarankan agar Anda membeli PSU dengan konektor 8-pin EPS12V untuk berjaga-jaga jika motherboard dan prosesor membutuhkannya.
Konektor daya PCI-e 6-pin atau PCI-e 8-pin
Konektor daya PCI-e merupakan kabel utama dari PSU ke kartu grafis dengan Fungsi untuk memberikan daya extra. Biasanya kartu grafis kelas menengah ke atas yang membutuhkan konektor ini. Sedangkan kartu grafis low end biasanya tidak membutuhkan daya extra dari konektor karena mereka hanya mengambil daya dari slot PCI-Express x16 motherboard.
Semua unit catu daya dilengkapi dengan setidaknya satu konektor PCI-e 6-pin dengan jumlah watt dibawa bisa mencapai 75W. Kabel PCI Express 8 Pin bisa memberikan daya maksimum hingga 150 Watt yang merupakan dua kali lipat dari kabel PCI Express 6 Pin.

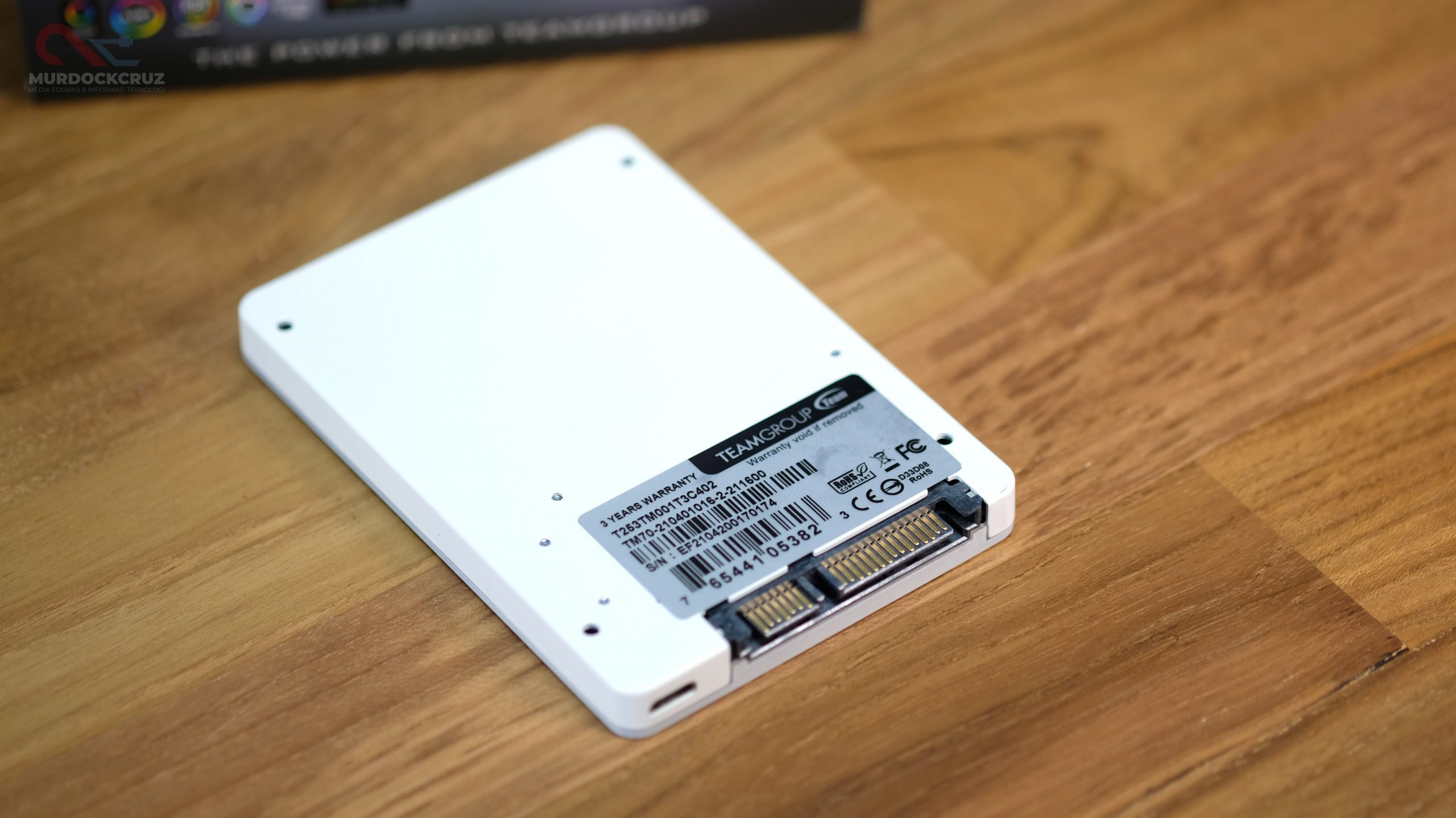

Konektor Daya SATA
Ini biasanya memiliki jumlah 15-pin datar yang digunakan untuk memberi daya pada storage berbasis SATA, entah HDD atau Solid State Drive (SDD). Jumlah konektor ini biasanya lebih banyak dibanding pilihan utama ntuk berjaga-jaga jika pengguna membutuhkan kabel SATA tambahan,
Konektor Periferal
Konektor Molex 4 Pin Periferal digunakan untuk menyediakan daya ke perangkat IDE dan periferal lain seperti Kipas, lampu casing, dan sebagainya. Kalian juga dapat menggunakan konektor Molex 4 pin ini untuk memberi daya pada perangkat lain seperti perangkat SATA, kartu grafis, dll.
Konektor Daya Floppy Drive
Konektor daya 4 pin ini digunakan untuk menyalakan floppy drive. Meskipun Floppy Drives tidak digunakan lagi secara umum, tetapi dalam beberapa kasus bisa cukup berguna.
