Spek Kabel PCIe Gen5 Bocor, Beneran Butuh Konektor Pin Khusus 12+4?

Kartu grafis yang membawa PCIe 5.0 segera menanti, terlebih lagi sudah ada motherboard yang mendukung hal tersebut. Nah, kabarnya ini juga akan membutuhkan jenis kabel daya khusus untuk PCIe Gen5 yang akan menyalurkan tenaga lebih besar untuk kebutuhan grafis seperti konektor daya 12+4.

Baca juga : Razer Umumkan Keyboard Huntsman Mini Analog Terbaru

Sejumlah kebocoran sudah muncul ke permukaan, salah satunya datang dari @momomo_us yang memposting beberapa tentang empat pengaturan daya untuk konektor pin VGA.

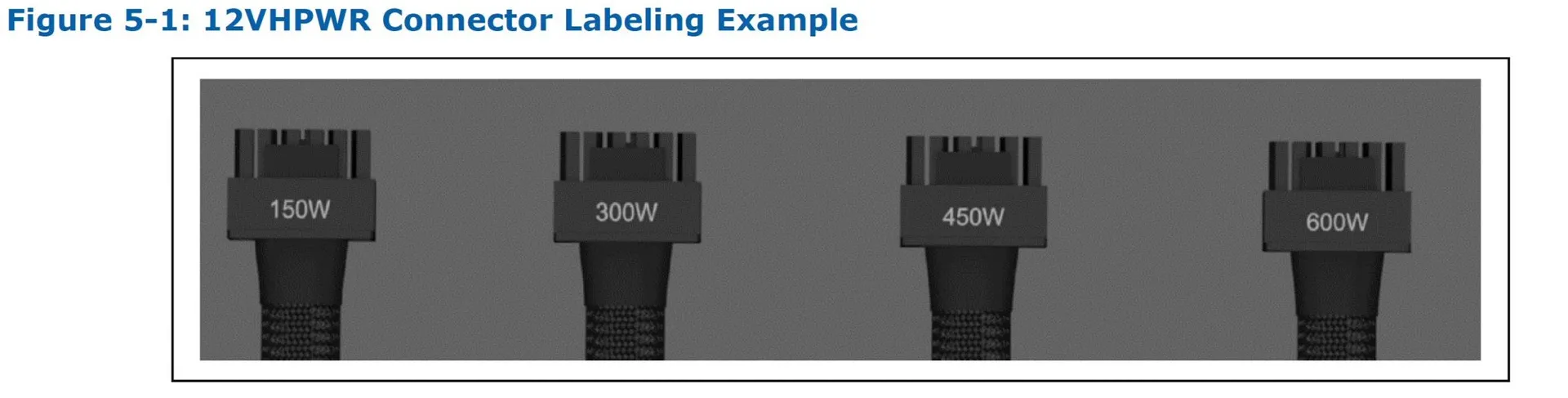

Menurut slide diatas, kabel tersebut akan mendukung daya hingga 600W dalam konfigurasi penuh. Lalu ada mode 450W, 300W, dan 150W juga akan didukung.

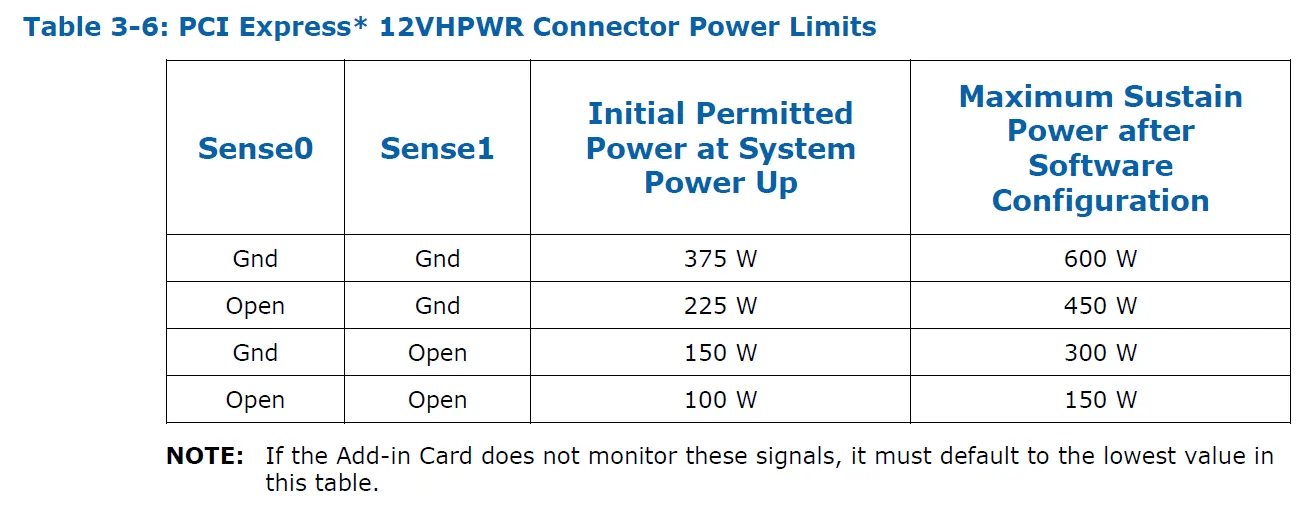

Kemudian @momomo_us menambahkan dokumen menentukan konfigurasi biner dari sinyal sideband Sense0 dan Sense1. Dengan kedua sinyal di-ground, GPU akan menyala dengan daya 375W dan daya berkelanjutan maksimum 600W. Jika sinyal tersebut terbuka, GPU akan menerima 100W pada awalnya, dengan maksimum 150W selama loading.

Desain ATX 3.0 tampaknya menegaskan kalau konektor daya ini tidak akan kompatibel dengan konektor 6-pin dan 8-pin yang sudah ada karena jarak kontak yang berbeda dan pitch yang lebih besar.

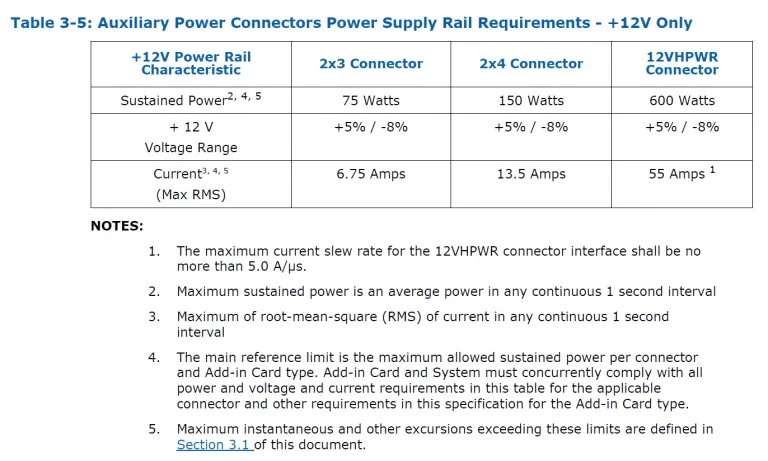

Kemudian konektor Daya Tambahan 12VHPWR dirancang untuk mengalirkan hingga 600 watt langsung ke Kartu Tambahan PCIe*. Konektor daya ini tidak kompatibel dengan konektor daya tambahan 2×3 atau 2×4 yang ada.

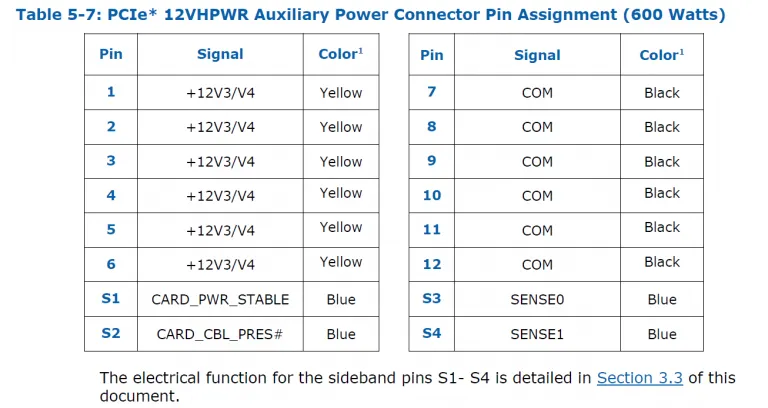

Pin daya konektor 12VHPWR memiliki jarak 3,0 mm sedangkan kontak dalam konektor 2×3 dan 2×1 berada pada jarak 4,2 mm yang lebih besar. Konektor daya tambahan 12VHPWR mencakup dua belas kontak besar untuk membawa daya dan empat kontak kecil di bawah yang membawa sinyal pita samping.

Tetapi ini bukan berarti kartu grafis yang dilengkapi dengan konektor daya 12+4-pin tidak akan berfungsi dengan adaptor tambahan. Beberapa produsen catu daya telah mengkonfirmasi produk pertama mereka yang dilengkapi dengan standar baru.

Ketika datang ke kartu grafis, NVIDIA RTX 3090 Ti Founders Edition seharusnya menjadi kartu grafis pertama yang memiliki fitur konektor jenis ini. Namun, sejak diperkenalkan di CES 2022 pada awal Januari, NVIDIA belum memberikan update apa pun tentang tanggal peluncuran potensial untuk model ini.

Dikatakan juga bahwa kartu grafis NVIDIA RTX 40 “Ada” generasi berikutnya akan menampilkan konektor daya 12+4-pin baru ini, namun tidak jelas apakah ini berarti model referensi NVIDIA sendiri atau desain khusus juga.
